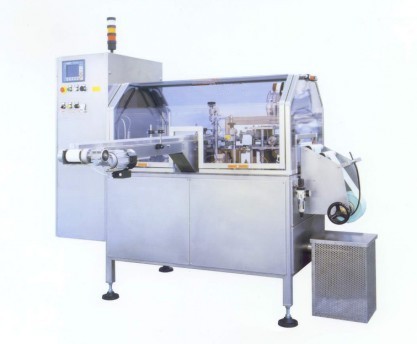

PW-75



DESCRIZIONE MACCHINA

La plissettatrice modello PW-75 è progettata per plissettare con carta o plastica o cellophane fino a 75 colpi al minuto saponi tondi con banda.

La macchina funziona nel seguente modo:
I saponi sono alimentati direttamente su un nastro di carico funzionante con moto intermittente largo 80 mm e lungo 1225 mm ( configurazione standard).
Il materiale d’avvolgimento, alimentato da una bobina è tagliato in forma ottagonale e trasferito sotto al sapone. L’eccesso di materiale d’incarto è scaricato con un sistema d’aspirazione Venturi in un raccoglitore metallico.
Il sapone e il materiale d’incarto si abbassano insieme dentro alla testa che forma le 24 pieghe attorno al sapone stesso.
Le pieghe della plissettatura sono mantenute nella loro posizione da un diaframma azionato meccanicamente.
La testa di plissettatura con i saponi avvolti all’interno si trasferisce meccanicamente alla stazione di etichettatura, dove viene applicata un’etichetta adesiva che avrà la funzione di bloccare la plissettatura nel prodotto finito.
I saponi avvolti ed etichettati sono scaricati su un nastro d’uscita indipendente.
Al variare dell’altezza prodotto – a parità di diametro – si rende necessaria una differente fascia del materiale d’incarto.

CARATTERISTICHE

• La PW-75 è una macchina meccanica con movimenti comandati da camme.
• Le protezioni in plexiglas sono dotate di microinterruttori di sicurezza.
• L’impianto elettrico ed il quadro elettrico sono a norma CE.
• La macchina è fornita di PLC con display di controllo.

SPECIFICHE TECNICHE

Velocità macchina : fino a 65-75 saponi/minuto, in funzione della dimensione del sapone e del tipo di materiale d’incarto utilizzato.
Dimensione del sapone con configurazione standard: Minimo Massimo
• Diametro: 40 mm 80 mm
• Spessore: 10 mm 40 mm
(Le due dimensioni massime non sono possibili contemporaneamente)
Fascia massima del materiale di incarto: 180 mm
Bobina materiale d’incarto:
• Diametro massimo bobina: 300 mm
• Diametro dell’anima : 40 – 70 mm
Etichettatrice automatica:
• Diametro massimo bobina: 300 mm
• Larghezza bobina: 50 mm
Diametro dell’anima: 45 mm o 75 mm
Potenza installata: 2,5 Kw
Tensione elettrica: 400V/50Hz/3 fase o secondo richiesta
Consumo aria: 370 Nl/minuto a 600 kPa pressione
Peso netto/lordo: 700/1000 Kg
