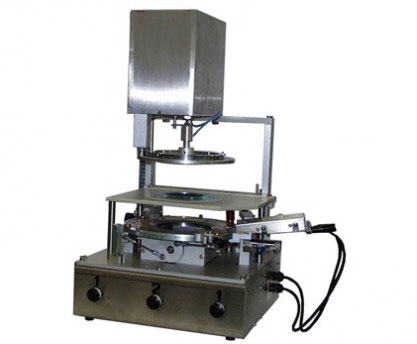

SW-1



DESCRIZIONE MACCHINA

L’avvolgitrice a film estensibile mod. SW-1 è una macchina manuale progettata per avvolgere con film estensibile saponi con o senza banda di qualsiasi forma.
L’operatore alimenta manualmente il film ed il sapone direttamente nella stazione di stiratura del film e inizia il ciclo di avvolgimento attuando simultaneamente due pulsanti di sicurezza.
Il film estensibile è tagliato manualmente dalla bobina in una forma quadrata di 300X300 mm. circa.
Il sapone ed il film estensibile sono abbassati nella testa di avvolgimento attraverso un pistone pneumatico e l’avvolgimento è chiuso nella parte superiore agendo manualmente con un diaframma (iris).
Un coltello caldo attivato manualmente taglia il film in eccesso e salda l’avvolgimento mentre l’operatore tiene il film in eccesso.
L’eventuale etichetta dovrà essere applicata manualmente dopo la fuoriuscita del sapone avvolto.
La maggior parte dei saponi possono essere avvolti con le pinze di presa sapone fornito con la macchina.
Le eventuali pinze supplementari saranno fornite (a pagamento) per quei saponi con forme particolari o completamente diverse da quelle previste sulla macchina base.

SPECIFICHE TECNICHE

Velocità: 2 – 3 saponi/minuto in funzione della forma e della dimensione del sapone e dall’operatore Dimensioni del sapone (mm) : Minima Massima

• Lunghezza: 40  110
• Larghezza: 25   80
• Spessore: 10   60
• Diametro: 30   90

Dimensioni della bobina di film (mm):

• Diametro massimo: 250
• Larghezza della bobina: 200 – 300
• Diametro dell’anima: 76

Dimensioni della bobina dell’etichetta (mm):

Diametro max: 250
Larghezza bobina: 300
Diametro dell’anima: 45

Dimensioni etichetta (mm)

Diametro massimo: 62

Diagonale massima: 62

Potenza installata: 300 W
Tensione elettrica: Standard 220V – 50 Hz
Consumo d’aria: 25 Nl/min a 6 atmosfere
