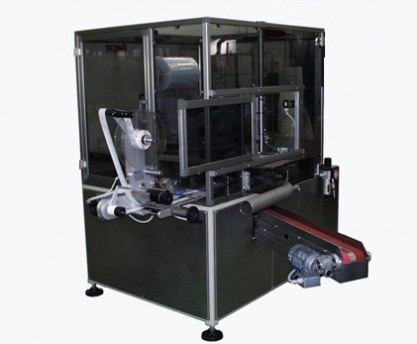

SW-15



DESCRIZIONE MACCHINA

Il modello di avvolgitrice SW-15 (semi-automatica) per saponi, con film estensibile è stato disegnato per avvolgere saponi di ogni forma con o senza banda.
Il ciclo operativo della macchina è il seguente:
L’operatore alimenta il sapone e lo dispone in un apposito alveolo posizionato di fronte all’operatore stesso.
Il film estensibile alimentato da bobina, è tagliato in fogli delle dimensioni di mm.300×300, e trasferito, mediante un comando azionato da camme, sotto al sapone.
Sempre, mediante un movimento azionato da camme, si introduce il sapone ed il film in una testa di avvolgimento. Durante questo trasferimento il film è pre-stirato.
Nella testa di avvolgimento, contenente il sapone, il film è avvolto e stirato attorno al sapone mediante un diaframma.
Un coltello caldo salda e taglia il film eccedente mentre il diaframma è chiuso.
Una pinza trattiene, trasferisce e scarica il film eccedente in un tubo collegato ad un aspiratore.
Un’etichettatrice automatica applica l’etichetta autoadesiva (alimentata da bobina) sul sapone.
Il sapone avvolto, saldato ed etichettato esce dalla macchina su un nastro motorizzato.
Il ciclo della macchina è azionato dall’operatore quando chiude lo sportello di sicurezza (dopo aver posizionato il sapone nell’alveolo).

CARATTERISTICHE TECNICHE

• La SW-15 è una macchina quasi completamente meccanica azionata da camme a movimento interno.
• Tutte le parti a contatto con il sapone sono in gomma o in acciaio inox.
• Tutte le protezioni sono dotate di sistemi di sicurezza secondo le vigenti normative CE.
• L’alveolo variabile in gomma, in funzione della forma del sapone, è contenuto in una tazza di plastica posizionata di fronte all’operatore. Questa caratteristica consente un rapido cambio formato, che può essere eseguito in circa 5 minuti.
• L’impianto elettrico ed il pannello di comando sono eseguiti secondo gli standard previsti dalle normative CE.
• Tutte le funzioni sono controllate da un PLC e da un pannello comandi, sul quale viene indicato lo stato di funzionamento della stessa.

SPECIFICHE TECNICHE

Velocità: fino a 15 saponi al minuto, (in funzione della forma e delle dimensioni del sapone e dell’abilità dell’operatore)
Dimensioni del sapone (mm) : Minima Massima

• Lunghezza: 40   110
• Larghezza: 25   80
• Spessore: 10   60
• Diametro: 30   90

Dimensioni della bobina di film (mm):

• Diametro massimo: 250
• Larghezza della bobina: 200 – 300
• Diametro dell’anima: 76

Dimensioni della bobina dell’etichetta (mm):

• Diametro max: 250
• Larghezza bobina: 15 – 65
• Diametro dell’anima: 45

Potenza installata: 3 Kw
Tensione elettrica: 400V-50Hz trifase.
Consumo d’aria: 250 Nl/1’ a 6 atmosfere
