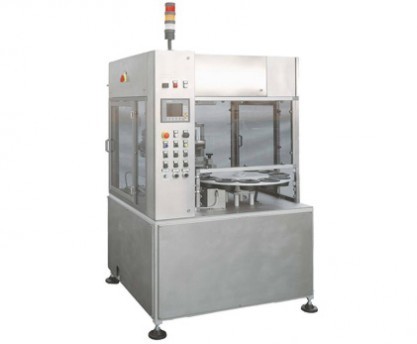

SW-25



DESCRIZIONE MACCHINA

Il modello di avvolgitrice SW-25 per saponi, con film estensibile è stato disegnato per avvolgere saponi di ogni forma con o senza banda.
Il ciclo operativo della macchina è il seguente :
L’operatore o l’alimentatore automatico “AF-25” alimenta i saponi e li dispone in appositi alveoli posizionati su una tavola rotante.
Il film estensibile alimentato da bobina, è tagliato in fogli delle dimensioni di mm.300X300 e trasferito mediante un comando azionato da camme sotto al sapone.
Sempre mediante un movimento azionato da camme introduce il sapone ed il film in una testa di avvolgimento. Durante questo trasferimento il film è pre-stirato.
Nella testa di avvolgimento, contenente il sapone, il film è avvolto attorno al sapone e stirato sulla parte superiore mediante un diaframma.
Un coltello caldo salda e taglia il film eccedente mentre il diaframma è chiuso. Una pinza trattiene, trasferisce, e scarica il film eccedente in un tubo collegato ad un aspiratore.
Un’ etichettatrice automatica applica l’etichetta autoadesiva (alimentata da bobina) sul sapone.
Il sapone avvolto, saldato ed etichettato esce dalla macchina con l’ausilio di un nastro motorizzato.

CARATTERISTICHE TECNICHE

• La SW-25 è una macchina quasi completamente meccanica azionata da camme a movimento interno.
• Tutte le parti a contatto con il sapone sono in gomma o in acciaio inox.
• Tutte le protezioni sono dotate di sistemi di sicurezza secondo le vigenti normative CE.
• La tavola rotante di alimentazione saponi, dispone di tazze in plastica che contengono gli alveoli variabili in gomma, in funzione della forma del sapone. Questa caratteristica consente un rapido cambio formato, che può essere eseguito in circa 10 minuti.
• L’impianto elettrico ed il pannello di comando sono eseguiti secondo gli standard previsti dalle normative CE.
• Tutte le funzioni sono controllate da un PLC collegato ad un “encoder” che regola i movimenti delle camme. Su un display vengono indicati i difetti di funzionamento della macchina e lo stato di funzionamento della stessa.

SPECIFICHE TECNICHE

Velocità: fino a 25 saponi al minuto (in funzione della forma e della dimensione del sapone)

Dimensioni del sapone (mm) Minima Massima
– Lunghezza:                                   40       110
– Larghezza:                                    25       80
– Spessore:                                      10       60
– Diametro:                                       30       90

Dimensioni della bobina film (mm)
– Diametro massimo: 250
– Larghezza della bobina: da 200 a 300
– Diametro dell’anima: 76

Dimensioni della bobina dell’etichetta (mm)
– Diametro massimo: 250
– Larghezza bobina: da 15 a 65
– Diametro dell’anima: 45

Dimensioni etichetta (mm)
– Diametro massimo: 62
– Diagonale massima: 62

Potenza installata: 3 kW
Tensione elettrica: Standard 400V trifase – 50 Hz
Consumo d’aria: 250 Nl/min a 6 atmosfere
