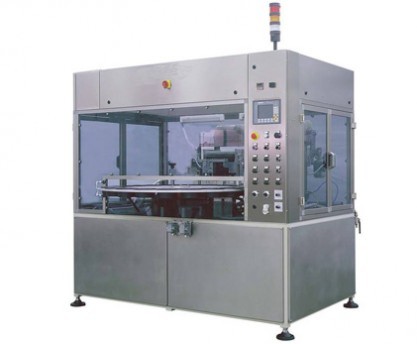

SW-50



DESCRIZIONE MACCHINA

Il modello di avvolgitrice SW-50 per saponi, con film estensibile è stato disegnato per avvolgere saponi di ogni forma con o senza banda.

Il ciclo operativo della macchina è il seguente:
L’operatore o l’alimentatore automatico “AF-50” alimenta i saponi a due pezzi alla volta, e li dispone in appositi alveoli posizionati su una tavola rotante.
Al fine di ottenere, la velocità di 50 pz/1’, sono state posizionate sulla macchina due teste d’avvolgimento che utilizzano film estensibile alimentato da due bobine (una per testa).
Il film estensibile alimentato da bobina, è tagliato in fogli delle dimensioni di mm.300X300 e trasferito mediante un comando azionato da camme sotto al sapone.
Sempre mediante un movimento azionato da camme introduce il sapone ed il film in una testa di avvolgimento. Durante questo trasferimento il film è pre-stirato.
In ognuna delle due teste di avvolgimento, contenente il sapone, il film è avvolto attorno al sapone e stirato sulla parte superiore mediante un diaframma.
Un coltello caldo salda e taglia il film eccedente mentre il diaframma è chiuso. Una pinza trattiene, trasferisce, e scarica il film eccedente in un tubo collegato ad un aspiratore.
Un’ etichettatrice automatica applica l’etichetta autoadesiva (alimentata da bobina) sul sapone.
I saponi avvolti, saldati ed etichettati escono dalla macchina con l’ausilio di due nastri motorizzati.

CARATTERISTICHE TECNICHE

• La SW-50 è una macchina quasi completamente meccanica azionata da camme a movimento interno.
• Tutte le parti a contatto con il sapone sono in gomma o in acciaio inox.
• Tutte le protezioni sono dotate di sistemi di sicurezza secondo le vigenti normative CE.
• La tavola rotante di alimentazione saponi, dispone di tazze in plastica che contengono gli alveoli variabili in gomma, in funzione della forma del sapone. Questa caratteristica consente un rapido cambio formato, che può essere eseguito in circa 10 minuti.
• L’impianto elettrico ed il pannello di comando sono eseguiti secondo gli standard che previste dalle normative CE.
• Tutte le funzioni sono controllate da un PLC collegato ad un encoder che regola i movimenti delle camme. Su un display vengono indicate i difetti di funzionamento della macchina e lo stato di funzionamento della stessa.

SPECIFICHE TECNICHE

Velocità: fino a 50 saponi al minuto, (dipendente dal
sapone)
Dimensioni del sapone: Minima Massima
• Lunghezza: 40 mm 110 mm
• Larghezza: 25 mm 80 mm
• Spessore: 10 mm 60 mm
• Diametro: 30 mm 90 mm (Le tre dimensioni massime non sono possibili contemporaneamente)
Dimensioni della bobina di film:
− Diametro massimo: 250 mm
− Larghezza della bobina: 200 – 300 mm
− Diametro dell’anima: 76 mm
Dimensioni della bobina dell’etichetta:
− Diametro max. della bobina: 250 mm
− Larghezza bobina: 15 – 65 mm
− Diametro dell’anima: 45 mm
Potenza installata: 4 Kw
Tensione elettrica: 400V-50Hz trifase.
Consuma d’aria: 750 Nl/1’ a 6 atmosfere
