TF-60



DESCRIZIONE MACCHINA

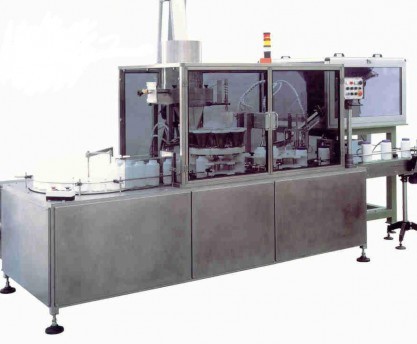

La riempitrice e chiuditrice di barattoli o flaconi modello TF-60 è una macchina a moto intermittente, costruita per alimentare, riempire e chiudere automaticamente barattoli o flaconi di varia forma con i più svariati prodotti.
La macchina è composta da una tavola rotante sulla quale vengono caricati  manualmente i contenitori vuoti, automaticamente questi sono trasferiti su un nastro rettilineo fino alla giostra di riempimento.
In questa fase un dosatore, che può essere volumetrico, a tazze, a cassetto o a coclea, a peso oppure per liquidi, dosa il prodotto nella quantità desiderata.
Dalla prima giostra il barattolo, mediante nastro rettilineo, è trasferito alla seconda giostra di tappatura.
I tappi possono essere alimentati tramite un apposito vibratore. Il tappo viene posizionato sopra il contenitore e nella stazione successiva viene avvitato oppure inserito a pressione a seconda del tipo di chiusura.
Terminata l’operazione di tappatura, il contenitore riempito e chiuso ermeticamente è posizionato su un nastro di uscita rettilineo.
Tutte le funzioni sono gestite da un PLC e da un pannello operatore posizionato sul frontale della macchina.

CARATTERISTICHE TECNICHE

PLC per controllo funzioni
Protezioni antinfortunistica in plexiglass con sistemi di sicurezza secondo le vigenti normative CE
Dichiarazione di conformità CE
Dispositivo “niente barattolo-niente prodotto”

SPECIFICHE TECNICHE

Produzione:  fino 25 – 30 barattoli/1’ in funzione del barattolo e del prodotto confezionato.
Potenza installata:  3 Kw
Tensione elettrica:  400V-50Hz trifase.
Consumo aria compressa:   60 Nl/1’ (a 6 bars)
Dimensione dei contenitori:
Diametro:  Min. 35 mm – Max. 90 mm
Altezza:  Min. 50 mm – Max 200 mm
